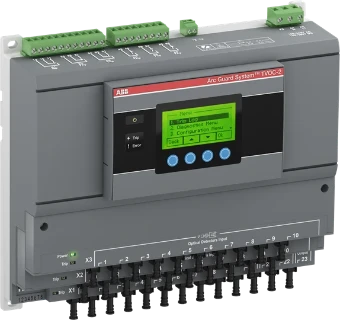

Arc detection and mitigation system ABB TVOC-2
Add to selection
General information
Ordercode YESSS
6012-1732
Product code
1SFA664001R1001
EAN code
7320500382172
Product group
Arc detection and mitigation system
Brand
ABB
Serie
TVOC-2
Type
TVOC-2-240
TVOC-2-240 Lichtbogenwächter 10 optische Eingänge einschl. einer HMI
TVOC-2-240 Lichtbogenwächter 10 optische Eingänge einschl. einer HMI
Product description
Mit seiner Modulbauweise ist der Lichtbogenwächter so konzipiert, dass er sich für alle Arten und Größen von Nieder- und Mittelspannungs-Schaltanlagen eignet. Er ist am Konzept der funktionalen Sicherheit ausgerichtet und gemäß IEC 61508 und IEC 62061 SIL-2-zertifiziert, wodurch der Schwerpunkt auf der Betriebssicherheit liegt. Das entspricht Leistungsstufe d gemäß der Norm EN ISO 13849-1. Der TVOC-2 wird mit einer HMI und einem Türmontageset geliefert. Die Versorgungsspannung beträgt 100-240V DC oder AC 50-60Hz
Product specifications
Rated control supply voltage AC 50 Hz
100 - 240 V
Rated control supply voltage AC 60 Hz
100 - 240 V
Rated control supply voltage DC
100 - 240 V
Voltage type for actuating
AC/DC
Mounting method
Surface mounting
Type of electric connection
Screw connection
Number of inputs
12
Number of contacts as normally open contact
3
Number of contacts as normally closed contact
0
Number of contacts as change-over contact
3
Height
230 mm
Width
210 mm
Depth
80 mm
Model
Modular
Expandable
Yes
Max. number of arc sensors
30
Number of trip outputs
3
Operation trip time
1 ms
Degree of protection (IP), front side
IP54
