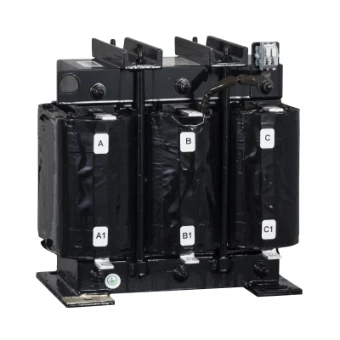

Inductance de circuit de filtrage basse tension Schneider Electric Filterkreisdrosseln
Die VarPlus-Drosselspulen sind so konzipiert, dass sie den Kondensator schützen, indem sie die Verstärkung der im System vorhandenen Oberwellen verhindern. Kondensatoren und Drosseln sind im Serienschwingkreis konfiguriert. Abgestimmt, so dass die Serienresonanzfrequenz unter der niedrigsten im System vorhandenen Oberschwingungsfrequenz liegt. Diese Drossel ist für eine Ausgangsleistung von 50 kVar mit einer Abstimmreihenfolge von 2,7/135 Hz bei 400 V Wechselstrom und 50 Hz ausgelegt. Relative Impedanz, 14 %. Dieses Bauteil erfüllt die Normen IEC 60068. Diese Komponente erfordert eine erzwungene Konvektion, ein Lüfter muss hinzugefügt werden. Die Abmessungen des Koffers betragen 270 mm in der Höhe, 260 mm in der Breite und 200 mm in der Tiefe. Für ein Produktgewicht von 33 kg.
