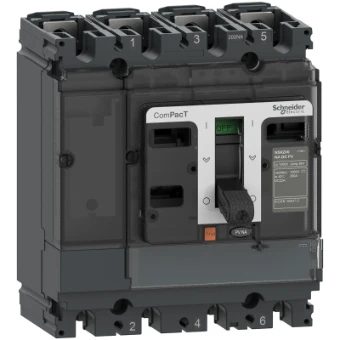

Interrupteur-sectionneur Schneider Electric ComPacT for DC networks, new generation
Ajouter à la sélection
informations générales
Code de commande
6032-3221
Code produit
C104100D1S
Code EAN
3606482003637
Groupe de produits
Interrupteur-sectionneur
Marque
Schneider Electric
Série
ComPacT for DC networks, new generation
Série
C104100D1S
Lasttrennschalter ComPacT NSX100NA DC PV, 100 A, 4P
Lasttrennschalter ComPacT NSX100NA DC PV, 100 A, 4P
Description du produit
ComPacT NSX100NA DC PV ist ein vollständiger Trennschalter mit 4 Polen. Es wird verwendet, um Stromverteilungskreise zu steuern und zu isolieren. Es ist eine optimale Wahl für Fotovoltaikanwendungen. Der Betriebsstrom beträgt 100 A bei 1000 VDC für Gebrauchskategorien DC-22 A. Die Betriebsspannung beträgt 1000 VDC. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm (H x B x T). Er ist konform mit internationalen Normen (IEC 60947), CCC und EAC-Spezifikationen.
Spécifications du produit
Courant permanent nominal Iu
100 A
Nombre de contacts auxiliaires à ouverture
0
Nombre de contacts auxiliaires à fermeture
0
Finition de l'inverseur
Non
Nombre de commutateurs
1
Nombre de pôles
4
Finition interrupteur général
Oui
Tension de fonctionnement normale
1000 - 1000 V
Finition interrupteur de maintenance/réparation
Oui
Finition interrupteur de sécurité
Non
Courant permanent nominal , CA-21, 400 V
100 A
Finition interrupteur de dispositif d'arrêt d'urgence
Non
Courant permanent nominal, CA-21, 400 V
100 A
Tension de fonctionnement nominale max. Ue en CA
1000 V
Courant nominal de courte durée admissible Icw
2.5 kA
Nombre de contacts auxiliaires à deux directions
5
Commande motorisée en option
Oui
Commande motorisée intégrée
Non
Déclencheur voltmétrique en option
Oui
Type de construction de l'appareil
Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous
Oui
Adapté à une fixation frontale centrale
Non
Adapté à un montage en distributeur
Oui
Adapté à un montage intermédiaire
Non
Finition de l'élément d'actionnement
Manette
Verrouillable
Oui
Type de raccordement du circuit principal
Borne à vis
Classe de protection (IP), face avant
IP40
Couleur de l'élément d'actionnement
Noir
