Interrupteur-sectionneur Eaton
Ajouter à la sélection
informations générales
Code de commande
0508-7219
Code produit
207379
Code EAN
4015082073794
Groupe de produits
Interrupteur-sectionneur
Marque
Eaton

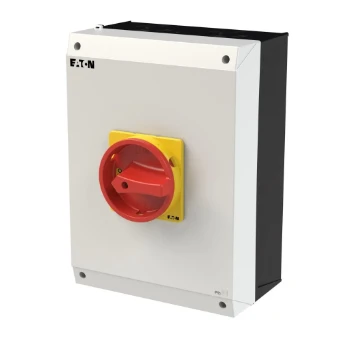

Interrupteur général, P3, 100 A, Montage en saillie, 3 pôles
Interrupteur général, P3, 100 A, Montage en saillie, 3 pôles + N, Fonctions d'ARRÊT D'URGENCE, avec poignée rotative rouge et couronne de blocage jaun
Description du produit
Interrupteur général, Gamme: Interrupteur général, interrupteur de maintenance, référence du groupe de pièces : P3, Fonction Arrêt : Fonction d’arrêt d’urgence, avec poignée rotative rouge et couronne de blocage jaune, Informations sur les éléments compris dans la livraison : contact auxiliaire installé par l’utilisateur., 3 pôles + N, Dispositif de verrouillage : Verrouillable en position 0 (arrêt), Degré de protection: IP65, Conception : montage en saillie, Puissance assignée d'emploi AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Courant assigné ininterrompu: Iu = 100 A, Conformité aux normes: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interrupteurs-sectionneurs selon IEC/EN 60947-3
Spécifications du produit
Courant permanent nominal Iu
100 A
Nombre de contacts auxiliaires à ouverture
0
Nombre de contacts auxiliaires à fermeture
0
Finition de l'inverseur
Non
Puissance de fonctionnement nominale, CA-23, 400 V
55 kW
Nombre de commutateurs
1
Nombre de pôles
4
Finition interrupteur général
Oui
Tension de fonctionnement normale
690 - 690 V
Finition interrupteur de maintenance/réparation
Oui
Finition interrupteur de sécurité
Oui
Courant permanent nominal , CA-21, 400 V
100 A
Finition interrupteur de dispositif d'arrêt d'urgence
Oui
Courant permanent nominal, CA-21, 400 V
100 A
Puissance de fonctionnement nominale, CA-3, 400 V
37 kW
Tension de fonctionnement nominale max. Ue en CA
690 V
Courant nominal de courte durée admissible Icw
2 kA
Puissance de commutation à 400 V
55 kW
Intensité de court-circuit nominale conditionnelle Iq
80 kA
Nombre de contacts auxiliaires à deux directions
0
Commande motorisée en option
Non
Commande motorisée intégrée
Non
Déclencheur voltmétrique en option
Non
Type de construction de l'appareil
Appareil complet installé dans un boîtier
Adapté à une fixation frontale à 4 trous
Non
Adapté à une fixation frontale centrale
Non
Adapté à un montage en distributeur
Non
Adapté à un montage intermédiaire
Non
Finition de l'élément d'actionnement
Commande rotative déportée sur porte
Verrouillable
Oui
Type de raccordement du circuit principal
Borne à vis
Classe de protection (IP), face avant
IP65
Couleur de l'élément d'actionnement
Rouge
Classe de protection (NEMA)
12
Avec un câblage préparé
Non
Largeur
200 mm
Hauteur
180 mm
Profondeur
169 mm
