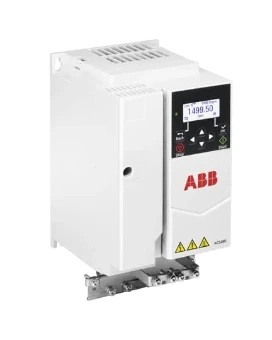

Convertisseur de fréquences =< 1 kV ABB ACS180-04S
Ajouter à la sélection
informations générales
Code de commande
6091-1044
Code produit
3AXD50000814176
Code EAN
6438177689928
Groupe de produits
Convertisseur de fréquences =< 1 kV
Marque
ABB
Série
ACS180-04S
Série
ACS180-04S-17A0-4
ACS180-04S-17A0-4 PN: 7.5 kW, IN: 17.0 A
ACS180-04S-17A0-4 PN: 7.5 kW, IN: 17.0 A
Description du produit
ACS180 – Frequenzumrichter für den Maschinenbau zur Drehzahlverstellung von Asynchron- und Permanentmagnetmotoren Mit Icon-basiertem integriertem Bedienpanel, EMV-C2 für 1x230 V, EMV-C3 für 3x380-480V, EMV-C4 für 3x230 V Federzugklemme für die Steueranschlüsse (2xAI, 1xAO, 4xDI, 1xDO, 1xRO, 1x RJ45 für Modbus RTU oder externes Bedienpanel/PC-Tool) Adaptive Programmierung (Logikbausteine) Integrierter Bremschopper ab Baugröße R2 Inbetriebnahme mit der Software Drive Composer entry (kostenlos) oder pro, Anschluss über optionales USB-Kabel Optional: Netzdrossel, EMV-C1, Hutschienenmontage (für R0…R2, ab R3 integriert)
Spécifications du produit
Tension du secteur
380 - 480 V
Fréquence du secteur
50/60 Hz
Nombre de phases d'entrée
3
Nombre de phases de sortie
3
Fréquence de sortie max.
599 Hz
Tension de sortie max.
480 V
Courant de sortie nominal I2N
17 A
Puissance utile max. en charge quadratique sous tension de sortie assignée
7.5 kW
Puissance utile max. en charge linéaire sous tension de sortie assignée
7.5 kW
Avec élément de commande
Non
Nombre d'entrées numériques
1
Utilisation autorisée en zone industrielle
Oui
Nombre d'entrées analogiques
2
Utilisation autorisée en zone résidentielle et commerciale
Non
Nombre de sorties numériques
2
Protocole pris en charge pour TCP/IP
Non
Nombre d'entrées numériques
4
Protocole pris en charge pour PROFIBUS
Non
Protocole pris en charge pour CAN
Non
Protocole pris en charge pour INTERBUS
Non
Protocole pris en charge pour ASI
Non
Protocole pris en charge pour KNX
Non
Protocole pris en charge pour Modbus
Oui
Protocole pris en charge pour Data-Highway
Non
Protocole pris en charge pour DeviceNet
Non
Protocole pris en charge pour SUCONET
Non
Protocole pris en charge pour LON
Non
Protocole pris en charge pour PROFINET IO
Non
Protocole pris en charge pour PROFINET CBA
Non
Protocole pris en charge pour SERCOS
Non
Protocole pris en charge pour Foundation Fieldbus
Non
Protocole pris en charge pour EtherNet/IP
Non
Protocole pris en charge pour AS-Interface Safety at Work
Non
Protocole pris en charge pour DeviceNet Safety
Non
Protocole pris en charge pour INTERBUS-Safety
Non
Protocole pris en charge pour PROFIsafe
Non
Protocole pris en charge pour SafetyBUS p
Non
Protocole pris en charge pour autres systèmes de bus
Non
Nombre d'interfaces matérielles Industrial Ethernet
0
Nombre d'interfaces matérielles PROFINET
0
Nombre d'interfaces matérielles en série RS-232
0
Nombre d'interfaces matérielles en série RS-422
0
Protocole pris en charge pour BACnet
Non
Nombre d'interfaces matérielles en série RS-485
1
Nombre d'interfaces matérielles en série TTY
0
Nombre d'interfaces matérielles USB
0
Nombre d'interfaces matérielles parallèles
0
Nombre d'autres interfaces matérielles
1
Avec interface optique
Non
Avec raccordement PC
Non
Hacheur de freinage intégré
Oui
Fonctionnement possible à quatre quadrants
Non
Type de convertisseur
Convertisseur U
Classe de protection (IP)
IP20
Hauteur
230 mm
Largeur
120 mm
Profondeur
143 mm
Tolérance relative de fréquence du réseau symétrique
5 %
Tolérance relative de tension du réseau symétrique
10 %
Classe de protection (NEMA)
Autre
Puissance absorbée
224 W
