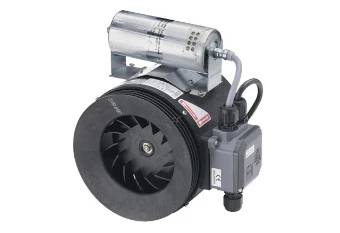

Explosieveilige ventilator MAICO
Ausführung - Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb. - Geeignet für die Temperaturklasse T1 bis T3 (200°C). - Reduzierstücke auf Nennweite DN 200 im Lieferumfang enthalten. Besondere Eigenschaften - Halbradial-Rohrventilator, explosionsgeschützt, Medium Gas. - Explosionsschutz und Zulassungen nach ATEX und IECEx. - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X. - Für Einsatztemperaturen von -20 °C <= Ta <= +50 °C. - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 1 und 2. - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. - Schutzart IP 64. - Wechselstromausführung. - Gehäuse aus hochwertigem, leitfähigem Kunststoff, antistatisch. - Kompakte Bauform für platzbeengte Einbauverhältnisse. - Zur Montage in ein Rohrsystem. - Einfacher Einbau da die Anströmrichtung gleich Ausströmrichtung ist. - Einbau in jeder Lage möglich. Laufrad - Halbradiallaufrad aus leitfähigem Kunststoff, strömungstechnisch günstig. - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor - Robuster Motor mit Kugellager, wartungsfrei. - Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut. - Betriebsart S1 (Dauerbetrieb). Montagehinweise - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen. - Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM Ex verwenden. - Bei ERM 22 Ex..: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten. Elektrischer Anschluss - Klemmenkasten am Ventilatorgehäuse montiert, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise - Keine Drehzahlregelung zulässig. - Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben. - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM Ex anbringen. Artikel: ERM 22 Ex e/60 Hz - Fördervolumen: 675 m3/h - Drehzahl: 3285 1/min - Laufradtyp: halbradial - Drehzahlsteuerbar: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 60 Hz - Nennleistung: 310 W - cosphi: 0,99 - INenn: 1,35 A - Imax bei UNenn: 1,35 A - Schutzart: IP 64 - Wärmeklasse: B - Netzzuleitung: 3 / 1,5 mm2 - Einbaulage: senkrecht / waagerecht - Material Gehäuse: Kunststoff - Material Laufrad: Kunststoff - Farbe: signalschwarz, ähnlich RAL 9004 - Gewicht: 6,5 kg - Gewicht mit Verpackung: 7,5 kg - Nennweite: 200 mm - Breite: 306 mm - Höhe: 310 mm - Tiefe: 269 mm - Breite mit Verpackung: 340 mm - Höhe mit Verpackung: 310 mm - Tiefe mit Verpackung: 340 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb - Ta-Umgebungstemperatur: -20 °C <= Ta <= +50 °C - IA/IN: 1,7 - Zeit tE: 105 - Betriebsart: S1 - EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0055 X, IECEx EPS 19.0025X - Temperaturklasse: T3 - Kondensator Kapazität / Spannung: 12µF/280V - Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)
