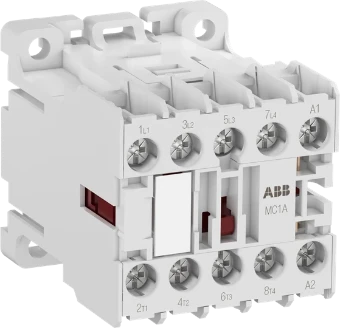

Power contactor, AC switching ABB MC1
Add to selection
General information
Ordercode YESSS
6010-2640
Product code
1SAL103012R9901
EAN code
4013614541773
Product group
Power contactor, AC switching
Brand
ABB
Serie
MC1
Type
MC1AB00AT6
MC1AB00AT6 Kleinschütz 2S+2Ö, 220-230V 50/60Hz Schraubanschluss
MC1AB00AT6 Kleinschütz 2S+2Ö, 220-230V 50/60Hz Schraubanschluss
Product description
Das MC1A Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder mehrphasigen Lasten bis 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.
Product specifications
Rated operation power at AC-3, 400 V
4 kW
Voltage type for actuating
AC
Number of normally open contacts as main contact
2
Number of normally closed contacts as main contact
2
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Type of electrical connection of main circuit
Screw connection
Suitable for distribution board
No
Rated control supply voltage AC 50 Hz
220 - 230 V
Rated control supply voltage AC 60 Hz
220 - 220 V
Rated operation power NEMA
2.2371 kW
Rated operation current Ie at AC-1, 400 V
20 A
Rated operation current Ie at AC-3, 400 V
9 A
Rated operation current Ie at AC-4, 400 V
9 A
Rated operation power at AC-4, 400 V
4 kW
Operating voltage AC 50 Hz
440 - 690 V
Operating voltage AC 60 Hz
440 - 690 V
Width
45 mm
Height
48 mm
Depth
56 mm
