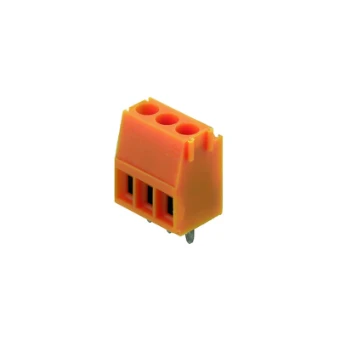

Leiterplattenklemme WEIDMÜLLER OMNIMATE Signal - Serie LM
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
6079-6249
Produktcode
1845080000
EAN-Code
4032248357895
Produktgruppe
Leiterplattenklemme
Marke
WEIDMÜLLER
Serie
OMNIMATE Signal - Serie LM
Typ
LM 3.50/09/90 3.2SN OR BX
Leiterplattenklemme, 3.50 mm, Polzahl: 9, Leiterabgangsrichtung: 90°, Zugbügelanschluss
Leiterplattenklemme, 3.50 mm, Polzahl: 9, Leiterabgangsrichtung: 90°, Zugbügelanschluss
Produktbeschreibung
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.
Produktspezifikationen
Höhe
16 mm
Anzahl der elektrischen Anschlüsse
9
Rastermaß der Anschlüsse
3.5 mm
Winkel Leiterplatte/Leiteranschluss
0°/180° (horizontal)
Bemessungsstrom In
14 A
Bemessungsspannung
160 V
Bemessungsstoßspannung
2.5 kV
Überspannungskategorie
II
Verschmutzungsgrad
2
Anschlussart Leiter
Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig
0.5 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.5 - 1.5 mm²
Anschlussart Leiterplatte
Lötanschluss
Werkstoff der Anschlussoberfläche
Nickel
Länge des Pins
3.2 mm
Werkstoff des Isolierkörpers
Polyamid (PA)
Gehäusefarbe
orange
Betriebstemperatur
-50 - 100 °C
Art der Leiterplattenbefestigung
sonstige
Befestigungsart
löten
Art der Banderolierung
sonstige
Schutzart (IP), montiert
IP20
Produktinformation
