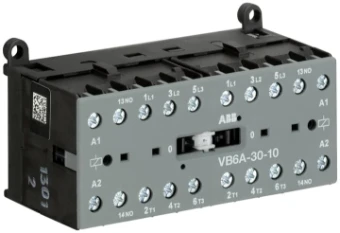

Schützkombination ABB VB6A
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
6014-3720
Produktcode
GJL1211911R0103
EAN-Code
4013614215254
Produktgruppe
Schützkombination
Marke
ABB
Serie
VB6A
Typ
VB6A-30-10-03
VB6A-30-10-03 Wendeschütz 48V 40-450Hz
VB6A-30-10-03 Wendeschütz 48V 40-450Hz
Produktbeschreibung
Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.
Produktspezifikationen
Funktion
Wendeschütz
Bemessungssteuerspeisespannung AC 50 Hz
48 - 48 V
Spannungsart zur Betätigung
AC
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungssteuerspeisespannung AC 60 Hz
48 - 48 V
Bemessungsbetriebsleistung NEMA
1.4914 kW
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP)
IP20
Schutzart (NEMA)
1
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
6 A
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schließer als Hauptkontakte
3
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
Schraubanschluss
Geeignet für Tragschienenmontage
Ja
Spannungsart der Betriebsspannung
AC
Betriebsspannung AC 50 Hz
690 - 690 V
Betriebsspannung AC 60 Hz
690 - 690 V
Betriebsspannung DC
2.5 - 2.5 V
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
1
Breite
96.2 mm
Höhe
57.5 mm
Tiefe
46.7 mm
