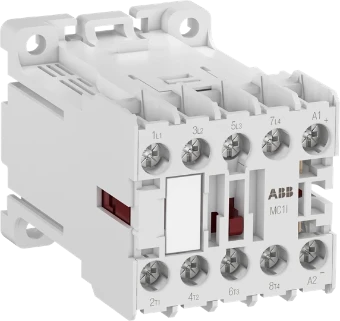

Leistungsschütz zum Schalten von Wechselstrom ABB MC1
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
6010-2540
Produktcode
1SAL101840R9901
EAN-Code
4013614542930
Produktgruppe
Leistungsschütz zum Schalten von Wechselstrom
Marke
ABB
Serie
MC1
Typ
MC1I400ATD
MC1I400ATD Kleinschütz 4S, 24V DC 1,2W Schraubanschluss
MC1I400ATD Kleinschütz 4S, 24V DC 1,2W Schraubanschluss
Produktbeschreibung
Das MC1I Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Dank der Spule mit sehr niedrigem Energieverbrauch kann dieses Produkt direkt von einer SPS angesteuert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.
Produktspezifikationen
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Spannungsart zur Betätigung
DC
Anzahl der Schließer als Hauptkontakte
4
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Reiheneinbau
Nein
Bemessungsbetriebsleistung NEMA
2.2371 kW
Bemessungssteuerspeisespannung DC
24 - 24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
9 A
Bemessungsbetriebsleistung bei AC-4, 400 V
4 kW
Betriebsspannung AC 50 Hz
440 - 690 V
Betriebsspannung AC 60 Hz
440 - 690 V
Breite
45 mm
Höhe
48 mm
Tiefe
68 mm
