Leistungsschütz zum Schalten von Wechselstrom ABB MC1
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
6010-2723
Produktcode
1SAL200799R9901
EAN-Code
4013614543159
Produktgruppe
Leistungsschütz zum Schalten von Wechselstrom
Marke
ABB
Serie
MC1
Typ
MC1CC00ATWN

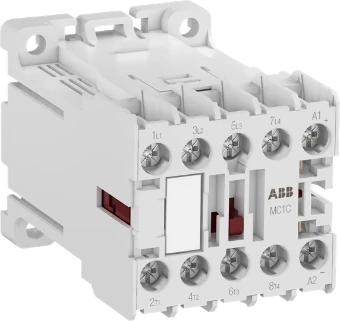

MC1CC00ATWN Kleinschütz 3S+1Ö, 220V DC, Weitspannung Schraubanschluss
MC1CC00ATWN Kleinschütz 3S+1Ö, 220V DC, Weitspannung Schraubanschluss
Produktbeschreibung
Das MC1C Kleinschütz ist ein größenoptimiertes 4-poliges Schütz Gleichstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.
Produktspezifikationen
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Spannungsart zur Betätigung
DC
Anzahl der Schließer als Hauptkontakte
3
Anzahl der Öffner als Hauptkontakte
1
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Reiheneinbau
Nein
Bemessungsbetriebsleistung NEMA
2.2371 kW
Bemessungssteuerspeisespannung DC
220 - 220 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
9 A
Bemessungsbetriebsleistung bei AC-4, 400 V
4 kW
Betriebsspannung AC 50 Hz
440 - 690 V
Betriebsspannung AC 60 Hz
440 - 690 V
Breite
45 mm
Höhe
48 mm
Tiefe
68 mm
