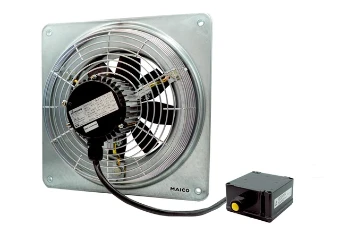

Explosionsgeschützter Ventilator MAICO

Produktausführung  - Drehstrommotor  - Ex II 2D Ex tb IIIB T135°C/T200°C Db IP64 X / Ex II 2D Ex h IIIB T135°C/T200°C Db X.  - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.  - Für Be- oder Entlüftung umschaltbar. Besondere Eigenschaften  - Axial-Wandventilator, explosionsgeschützt, Medium Staub.  - Explosionsschutz und Zulassungen nach ATEX und IECEx.  - Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert.  - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.  - Für Zonen 21 und 22.  - Zündschutzarten: t - Schutz durch Gehäuse und c - konstruktive Sicherheit.  - Schutzart IP 64.  - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.  - Einbau in jeder Lage möglich. Typenreihe  - EZQ / DZQ .. Ex t mit quadratischer Wandplatte.  - EZS / DZS .. Ex t mit Stahlwandring. Laufrad  - Axiallaufrad aus leitfähigem Kunststoff.  - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung  - Die Förderrichtung ist gekennzeichnet.  - Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor  - Robuster Drehstrommotor mit Kugellager, wartungsfrei.  - Reversierbar.  - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.  - Betriebsart S1 (Dauerbetrieb).  - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex...  - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.  - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss  - EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang.  - DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang.  - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung. Artikel: DZQ 50/6 B Ex t  - Ausführung: Quadratische Wandplatte  - Fördervolumen: 5320 m3/h  - Drehzahl: 960 1/min  - Drehzahlsteuerbar: ja  - Reversierbarkeit: ja  - Spannungsart: Drehstrom  - Bemessungsspannung: 400 V  - Netzfrequenz: 50 Hz  - Nennleistung: 165 W  - cosphi: 0,41  - INenn: 0,56 A  - Imax bei UNenn: 0,73 A  - Schutzart: IP 64  - Wärmeklasse: F  - Einbauart: Aufputz  - Material: Stahlblech, verzinkt  - Farbe: verzinkt  - Gewicht: 18,4 kg  - Gewicht mit Verpackung: 22,36 kg  - Nennweite: 500 mm  - Breite: 700 mm  - Höhe: 700 mm  - Tiefe: 269 mm  - Breite mit Verpackung: 730 mm  - Höhe mit Verpackung: 730 mm  - Tiefe mit Verpackung: 440 mm  - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D  - EX-Bezeichnung nach Norm: Ex tb IIIB T135°C Db IP64 X / Ex h IIIB T135°C Db X  - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C  - IA/IN: 3,1  - Zeit tA: 240 sek  - Betriebsart: S1  - PTC DIN 44082: M 100  - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X  - Temperaturklasse: T135°C  - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
