Wandventilator für Industrie und Gewerbe MAICO

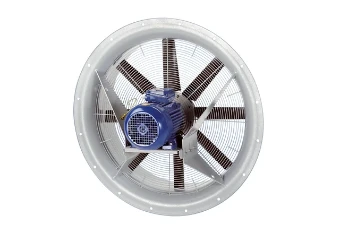

Kurzbeschreibung - Axialventilator mit Stahlwandring, in Drehstromausführung. - Für Wandmontage. - Schutzgitter auf der Saugseite, lackiert. - 8- bis 10-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Geschützt gegen Witterungseinflüsse durch Epoxidanstrich. - Ausgelegt für den Temperaturbereich -10 °C bis +50 °C. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Einfache Anbringung mittels Quadratische Wandplatte (Zubehör). Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Nur für Entlüftung (Rechtslauf). Drehstrommotor - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 400 V, 50 Hz. - Schutzart IP 55. - Drehzahlsteuerbar, Ausnahmen: DAS 71/8, DAS 80/6 und DAS 112/8. Geräte über optionalen Frequenzumrichter z.B. Typ MFU regelbar. - Der Ventilatormotor muss gegen thermische Überlastung mit einer stromabhängigen Schutzeinrichtung abgesichert werden. Die Schutzeinrichtung ist bauseitig bereitzustellen. - Überlastungsschutz mit bauseitigem Motorschutzschalter. Elektrischer Anschluss - Im Klemmkasten auf Motor. Sicherheitshinweise - Für Ventilatoren mit Leistungsaufnahme > 4 kW muss zur Anlaufstrombegrenzung ein bauseitiger Stern-/Dreieckschalter verwendet werden. - Der Ventilator darf nur bei freiem Luftein- oder austritt in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. - Nicht mit einem Transformator regelbar. Artikel: DAS 100/8 - Ausführung: Stahlring - Fördervolumen: 37000 m3/h - FördervolumenNenn: 9750 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 223 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 740 1/min - im opt. Wirkungsgrad - Drehzahl: 735 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 1122 W / im opt. Wirkungsgrad - INenn: 3,5 A / im opt. Wirkungsgrad - IMax: 4,5 A - Schutzart: IP 55 - Wärmeklasse: F - Einbauort: Wand - Einbaulage: senkrecht - Material: Stahlblech, lackiert - Material Gehäuse: Stahlblech, lackiert - Farbe: grau - Gewicht: 130 kg - Gewicht mit Verpackung: 171 kg - Nennweite: 1000 mm - Breite: 1250 mm - Höhe: 1250 mm - Tiefe: 560 mm - Breite mit Verpackung: 1320 mm - Höhe mit Verpackung: 1320 mm - Tiefe mit Verpackung: 930 mm - Fördermitteltemperatur bei Nennstrom: 50 °C - Fördermitteltemperatur bei IMax: -20 °C bis 50 °C - Gesamteffizienz e: 53,8 % - Messkategorie: C - Effizienzkategorie: statisch - Effizienzgrad N: 60 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 1,122 kW / 9750 m3/h / 223 Pa - nBEP: 740 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 83 dB(A)
