Lasttrennschalter (AC) Eaton
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0539-4182
Produktcode
091885
EAN-Code
4015080918851
Produktgruppe
Lasttrennschalter (AC)
Marke
Eaton
Hauptschalter, T5B, 63 A, Einbau, 5 Baueinheit(en), 9-polig, NOT-AUS-Funktion, mit

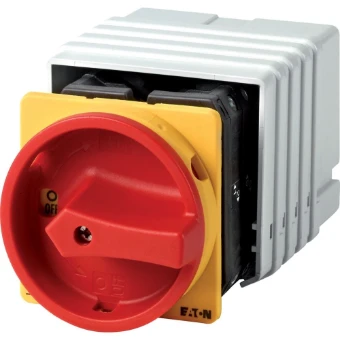

Hauptschalter, T5B, 63 A, Einbau, 5 Baueinheit(en), 9-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz
Produktbeschreibung
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T5B, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 9-polig, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, 5 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Produktspezifikationen
Bemessungsdauerstrom Iu
63 A
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Ausführung als Wendeschalter
Nein
Bemessungsbetriebsleistung bei AC-23, 400 V
30 kW
Anzahl der Schalter
1
Polzahl
9
Ausführung als Hauptschalter
Ja
Bemessungsbetriebsspannung
690 - 690 V
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Bemessungsdauerstrom bei AC-21, 400 V
63 A
Ausführung als NOT-AUS-Einrichtung
Ja
Bemessungsbetriebsleistung bei AC-3, 400 V
22 kW
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungskurzzeitstromfestigkeit Icw
1.3 kA
Schaltleistung bei 400 V
30 kW
Bedingter Bemessungskurzschlussstrom Iq
2 kA
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch
Nein
Geeignet für Frontbefestigung Zentral
Ja
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Farbe des Betätigungselements
rot
Schutzart (NEMA)
12
Mit vormontierter Verkabelung
Nein
Breite
88 mm
Höhe
88 mm
Tiefe
189 mm
