Lasttrennschalter (AC) Eaton
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0508-8321
Produktcode
207163
EAN-Code
4015082071639
Produktgruppe
Lasttrennschalter (AC)
Marke
Eaton

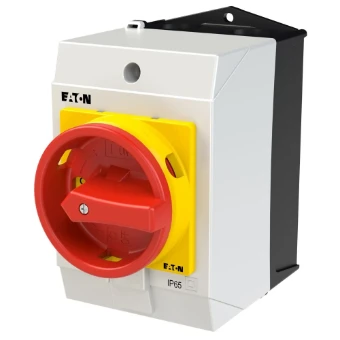

Hauptschalter, T0, 20 A, Aufbau, 4 Baueinheit(en), 8-polig, NOT-AUS-Funktion, mit
Hauptschalter, T0, 20 A, Aufbau, 4 Baueinheit(en), 8-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung
Produktbeschreibung
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 8-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Bemessungsdauerstrom: Iu = 20 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Produktspezifikationen
Bemessungsdauerstrom Iu
20 A
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Ausführung als Wendeschalter
Nein
Bemessungsbetriebsleistung bei AC-23, 400 V
5.5 kW
Anzahl der Schalter
1
Polzahl
8
Ausführung als Hauptschalter
Ja
Bemessungsbetriebsspannung
690 - 690 V
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Bemessungsdauerstrom bei AC-21, 400 V
20 A
Ausführung als NOT-AUS-Einrichtung
Ja
Bemessungsdauerstrom bei AC-23, 400 V
13.3 A
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungskurzzeitstromfestigkeit Icw
0.32 kA
Schaltleistung bei 400 V
5.5 kW
Bedingter Bemessungskurzschlussstrom Iq
6 kA
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch
Nein
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Farbe des Betätigungselements
rot
Schutzart (NEMA)
12
Mit vormontierter Verkabelung
Nein
Breite
80 mm
Höhe
130 mm
Tiefe
137 mm
Produktinformation
